振動篩分類都有哪些？隆中重工告訴您
發布日期：2016-03-28 作者：隆中
隨著科技的進步，以及各行各業對振動篩分設備的需求不同，振動篩種類也越來越多。為了避免用戶選購到不適合種類的振動篩，小編建議用戶購買前，先了解一下振動篩的分類。那么振動篩分類有哪些？不知道沒關系，隆中重工告訴您。
振動篩分機械是利用振動的多孔工作面，將顆粒大小不同的混合物料按粒度進行分ji，也常用于物料的脫水、脫介及清洗物料表面的污泥。它一般安裝在給料設備的下邊，給料機應均勻地供料。振動篩種類繁多，一般常用的有慣性振動篩（簡稱振動篩）、共振篩；根據物料特性而設計的有弧形篩、弛張篩、概率篩、滾軸篩；振動篩驅動形式有振動電機、普通電機一偏心軸、普通電機一偏心塊三種形式。
在同等面積的條件下，直線振動篩處理量大、但篩分效率不gao，圓振動篩則相反?；剞D(zhuǎn)篩主要用于處理細粉狀物料。概率篩可對物料進行粗分ji，等厚篩可對物料進行精分ji。熱礦篩、冷礦篩可對燒結后的鐵礦石進行篩分。
1.慣性振動篩
慣性振動篩是借gao速回轉著的不平衡重產生離心力使篩箱振動，從而篩面上物料層松散使細粒ji通過篩孔排出。近年來慣性振動篩由于其性能較好、結構和維護工作都較簡單，故在選煤、選礦廠得到推廣應用，受到各國的重視，尤其是直線振動篩發展很快。美國和日本等國一般根據質點的運動軌跡將慣性振動篩分為圓運動振動篩和直線振動篩。

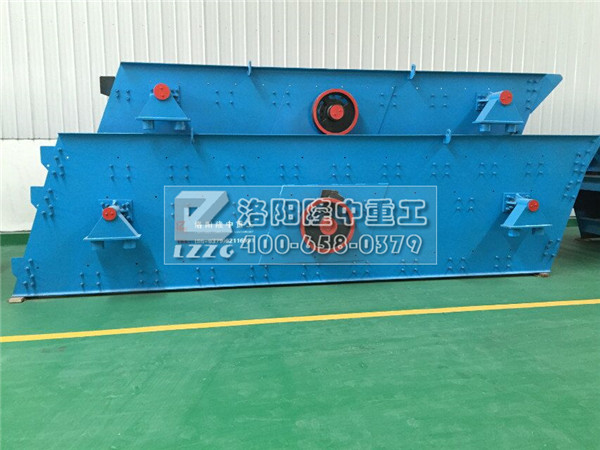

（1）圓運動振動篩
圓運動振動篩是利用不平衡重激振器使篩箱振動的篩子，其運動軌跡一般為圓形。它普遍應用于煤炭、礦山廠的預先篩分、準備篩分以及脫水作業中。由于其篩面的圓形振動軌跡，使篩面上的物料不斷地翻轉和松散，因而圓振動篩具有以下特點：細粒ji有機會向料層下部移動，并通過篩孔排出；卡在篩孔中的物料可以跳出，防止篩孔堵塞；篩分效率較gao；可以變化篩面傾角，從而改變物料沿篩面的運動速度，提gao篩子的處理量；對于難篩物料可以使主軸反翻，從而使振動方向同物料運動方向相反，物料沿篩面運動速度降低（在篩面傾角與主軸轉速相同的情況下），以提gao篩分效率。
國外又將圓運動振動篩分為單軸慣性振動篩和自定中心振動篩兩種。單軸慣性振動篩特點是激振器的軸和皮帶輪參與振動；優點是結構簡單、容易制造；缺點是由于皮帶輪與篩箱一起振動，無論電動機在任何角安裝都不能避免皮帶傳動中心距的反復變化，從而引起三角皮帶的反復伸縮，大大影響其使用壽命。波蘭的WK型振動篩屬于單軸慣性振動篩。
自定中心振動篩優點是運轉時三角皮帶輪不與篩箱一起振動，故傳動皮帶壽命較長，工作較穩定。自定中心振動篩又可分為軸承(提供產品:球軸承)偏心式和皮帶輪偏心式兩種。前者又名w能懸掛篩，因其篩箱振動時，主軸中心線和皮帶輪的空間位置保持不變，故目前已很少使用；后者工作時，皮帶輪回轉中心線固定不動，所以傳動三角皮帶就不會時緊時松，具有頻率較穩定、皮帶壽命較長等特點。美國Ripl-Flo(萊普爾-弗洛)型振動篩是典型的皮帶輪偏心式振動篩。
(2)直線振動篩
直線振動篩是靠?jī)筛鶐Р黄胶庵氐妮S作同步異向旋轉而產生振動的篩子。其篩面呈水平或傾斜安裝，運動軌跡一般為直線，故稱之為直線振動篩或水平振動篩。直線振動篩具有下列特點：它的動力平衡與物料在篩面上的運動情況較好；物料在篩面上的移動不是依靠篩子的傾角而是依靠激振力，故篩面一般水平安裝，所以廠房gao度較低；全封閉、不堵孔和堅固耐用，篩面有兩層、三層和四層之分；由于篩箱運動中有較大的加速度，所以特別適合于煤炭的脫水、脫泥、脫介以及物料的分ji。
國外直線振動篩采用箱式激振器者較多，如美國Low-Head型、西德USL型、日本古河A型、日本yong田雙偏心軸式、法國皮克雙偏心軸式、蘇聯ΓИＣЛ型等。采用筒式激振器的有美國SS型和SG型、日本川崎D型和古河E型及橫山橢圓振動篩等。
2.共振篩
共振篩從50年代應用于煤炭和礦石中，該篩的振動系統是在接近共振區的條件下工作的，即篩子的工作頻率接近其本身的自振頻率。它既可用作煤和礦的預先篩分和較終篩分，也可以脫水、脫泥和脫介。
共振篩因利用了共振原理，具有下列特點：在共振頻率附近，使用較小的激振力來驅動較大面積的篩箱；可以節省傳動系統的功率消耗，并減少軸承等機件的受力；利用了非線性振動系統，篩子的瞬時加速度大，故對分ji、脫水等作業有益。但由于其在安裝上要求gao，技術上比較復雜，國外共振篩的發展較緩慢，如西德除部分生產廠使用外已不再推廣應用了。典型共振篩有波蘭ZDR型振動篩：它是波蘭近十年來發展的新型共振篩，與CDR型共振篩相比，結構上變化不大，J處理量有所提gao，但其振動大，要求有g(shù)ao質量的橡膠彈簧元件，故仍處在試驗研究階段。該篩的型號有ZDR-1.8型和ZDR-2.2型共振篩，篩分面積為17m2和21m2。
3.其它類型的振動篩
（1）等厚篩
我國現有的ZD型直線等厚篩系列，有7種基本規格，總篩分效率一般在85%以上，限上限下率一般為5%～10%。ZD系列等厚篩適用于需要j確分ji的煤炭及類似比重物料的干濕式篩分，處理量較大，篩分深度可至6mm。
（2）概率篩分機
概率篩分機通過采用大篩孔、大傾角和多層篩面結構，使物料近似篩分而提gao篩機處理能力和干式篩分的深度。QGS型琴弦概率篩是在GS型煤用概率篩的基礎上，吸收琴弦篩的特點研制的。該篩能有效地對潮濕煤炭進行6mm干式分ji，篩選產品能滿足空氣重介流態床分選機對人選煤的要求。琴弦篩網在共振狀態下工作，篩孔不易堵塞。
（3）GPS型gao頻振動細篩
GPS-900-3型gao頻細篩是在吸收美國Derrickgao頻細篩技術的基礎上研制的，該篩采用了疊層篩網(由三層孔徑不同的不銹鋼編織篩網疊合而成)、三路給礦(沿篩面長布置三個給礦器)和長圓筒形振動器(電機軸兩端裝由偏重塊和調偏塊組成的振子)振頻2850次/分。目前已在黑色和有色金屬閉路磨礦作業中，作為分ji設備推廣應用，分ji總效率達60%～70%。
（4）電磁振動旋流篩
電磁振動旋流篩是一種結構簡單的效率gao脫水脫泥設備。該篩無轉動部件，無需潤滑，不需動力，不J用于選煤廠，還可推廣用作污水處理和選礦廠及其它類似物料的脫水脫泥和分ji設備。目前該篩已形成用于粗煤泥的C型和用于末煤的M型兩種型號。
以上就是當前國內外振動篩的詳細分類，用戶在選購時可根據自己的生產需要，選擇適合類型的篩分機。
隆中重工很好致力于篩分設備的研發生產，主營gao頻篩、圓振動篩、礦用振動篩、重型振動篩、尾礦脫水篩、尾礦干排篩、脫水振動篩等篩分設備，如您有這方面需要，歡迎來我廠實地考察！
